1、概述：

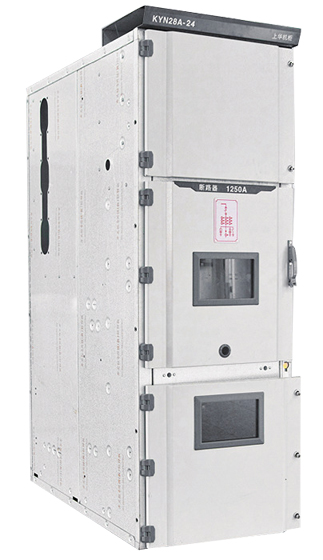

KYN28A-24（Z）戶內鎧裝移開式交流金屬封閉開關設備系是西安森源首倡研發的中壓配電開關設備。適用于三相交流50Hz、24kV單母線及單母線分段電力系統，用于接收及分配電能，并對電路進行控制、保護及監測。設備完全滿足“電氣五防”要求，并通過內部故障燃弧試驗及凝露污穢試驗。
2、用途：
廣泛用于發電廠、中小型發電機輸電、工礦企業配電及電業系統的二次變電所的受電、送電及大型高壓電動機啟動等，實行控制保護、監測之用。
3、主要特點：
KYN28A-24系列開關設備機構整體由柜體和中置可抽出部件兩大部分組成，柜體用隔板分為五個相互獨立的隔室，外殼防護等級為IP4X,各隔室間防護等級IP2X.設備配備手車室VS1型真空斷路器或固定式負荷開關，可以從正面進行安裝調試和維護，因此它可以背靠背組成雙排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。

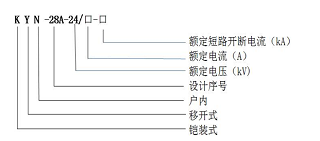

4、型號說明：
? ? ? ?
5、技術數據：
額定電壓：24kV
額定頻率：50Hz
額定電流：630、1250、1600、2000、2500、3150、4000A
額定絕緣水平：1min工頻耐受電壓65kV；雷電沖擊耐受電壓95kV
額定短路開斷電流：20、25、31.5kA
額定短路關合電流（峰值）：50、63、80kA
額定短路持續時間：3s、4s
外形尺寸(寬x深x高）(mm): 800x1800(2200)x2400；1000x1800(2200)x2400
6、執行標準：
GB/3906-91? 《3~35kV交流金屬封閉開關設備與控制設備》
GB/T11022-1999 《高壓開關設備和控制設備標準的共用技術要求》
JB/T3855-1996? 《3.6～40.5kV戶內交流高壓真空斷路器》
DL/T403-2000? ?《12～40.5kV高壓真空斷路器訂貨技術要求》
DL/T404-1997? ?《戶內交流高壓開關柜訂貨技術條件》
7、使用條件：
環境溫度：
最高溫度+40℃
最低溫度-15℃
? ??
濕度：
最大日平均相對濕度95%
最大月平均相對濕度90%
飽和蒸汽壓：日平均值不大于2.2kpa,
月平均值不大于1.8kpa
地震烈度：不超過8度
周圍空氣不受腐蝕性或可燃氣體，水蒸汽等明顯污染，可用與垂直滴水的環境。
海拔高度不超過1000m?
8、訂貨須知：
訂貨時應提供下列資料
一次系統圖及平面布置圖
二次原理圖，端子排列圖，若無端子排列圖時，按制造廠家的端子排編排
開關柜的電器元件的型號，規格、數量
電器設備匯總表
需要母線橋（兩列柜間母線橋和墻柜間母線橋)時，需要提供跨距和高度尺寸
開關柜使用在特殊環境條件下應在訂貨時提出
若有其他特殊選項時，須在訂貨時說明?
