概述
ZN12-40.5真空斷路器是三相交流50Hz，額定電壓為40.5kV的戶內裝置。本斷路器的機構與滅弧室系統設計成一體，專用的西門子公司3AF型彈簧操動機構，采用兩用電動機進行交直流儲能操作，也可用于手動操作。本產品設計有：350mm,400mm,460mm等多種相間距離，用戶與不同型號的開關柜配合使用更加方便?？稍诠潭ü馲GN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用。
環境要求
1、周?chē)諝鉁囟龋荷舷?40℃，下限-10℃，高寒地區-25℃；
2、海拔：1000m；
3、相對濕度：日平均值不大于95%；月平均不大于90%；（+25℃）；飽和蒸汽壓：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa；
4、振福：地震烈度不超過8度；
5、不適用于易燃、爆炸危險、化學腐蝕及劇烈震動的場所。
產品優點
本斷路器結構簡單、開斷能力強、壽命長、操作功能齊全無爆炸危險、維修簡單，適用于發電廠、變電站等配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。
常用型號如下：ZN12-40.5/1600-25、ZN12-40.5/2000-31.5、ZN12-40.5/1250-25

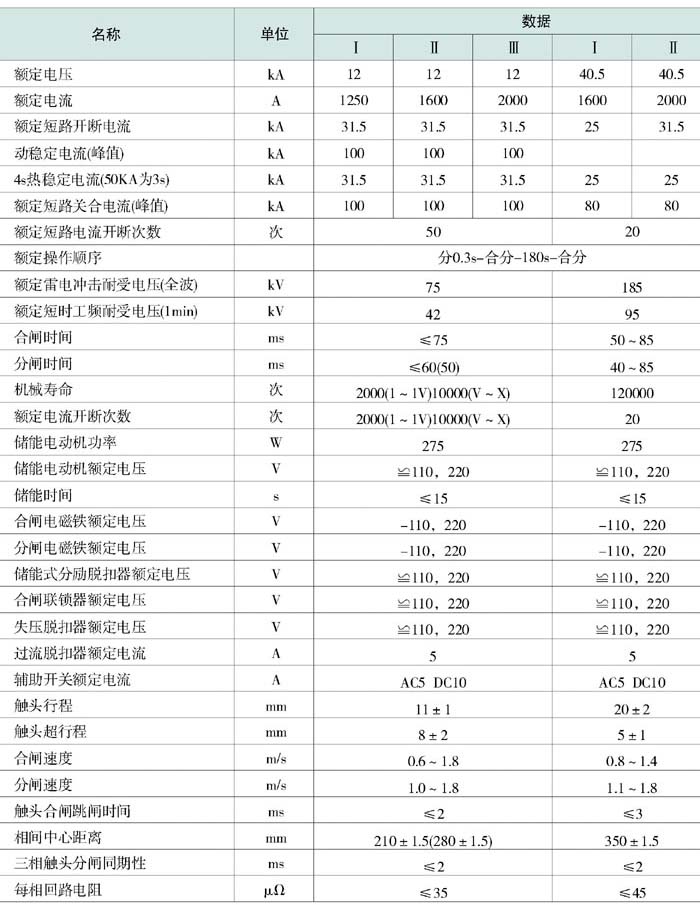

主要技術參數

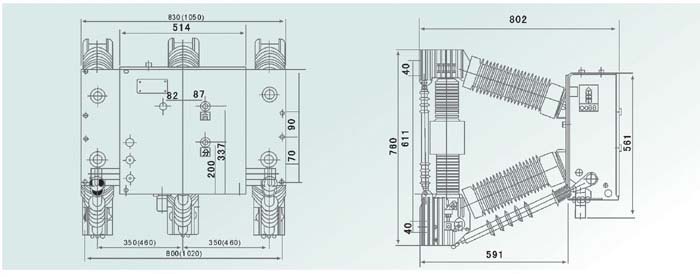

外形及安裝尺寸
