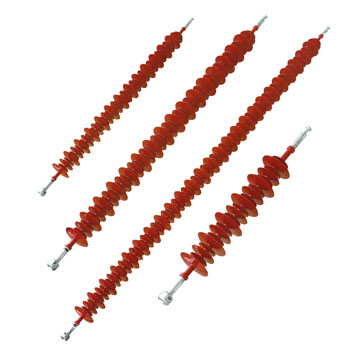

復合支柱絕緣子
| 序號 |
絕緣子 型號 |
額定 電壓 (kV) |
額定機械破 壞負荷 |
高度 (mm) |
絕緣 距離 (mm) |
最小公稱 爬電距離 (mm) |
上附件安裝尺寸 | 下附件安裝尺寸 |
工頻濕耐 受電壓 (kV) (有效值) |
標準雷電沖 擊全波耐受 電壓 (kV) (有效值) |
|||||
|
彎曲 (kN) |
扭轉 (kN.m) |
孔中心 圓直徑 (mm) |
孔徑 (mm) |
孔 數 |
孔中心 圓直徑 (mm) |
孔徑 (mm) |
孔數 | ||||||||
| 1 | FZS-12/4 | 12 | 4 | / | 210 | 130 | 320 | 76 | M12 | 4 | 100 | 14 | 4 | 40 | 90 |
| 2 | FZS-24/4 | 24 | 4 | / | 350 | 240 | 620 | 76 | M12 | 4 | 100 | 14 | 4 | 50 | 90 |
| 3 | FZS-40.5/4 | 40.5 | 4 | 1 | 550 | 450 | 800 | 76 | M12 | 4 | 100 | 14 | 4 | 95 | 230 |
| 4 | FZS-72.5/8 | 72.5 | 8 | 2 | 760 | 660 | 1790 | 140 | M12 | 4 | 180 | 14 | 4 | 185 | 410 |
| 5 | FZS-126/4 | 126 | 4 | 1.5 | 1150 | 1010 | 2750 | 127 | M16 | 4 | 178 | 18 | 4 | 230 | 550 |
| 6 | FZS-126/10 | 126 | 10 | 2.5 | 1200 | 1050 | 3150 | 140 | M12 | 4 | 225 | 14 | 4 | 230 |
|
?
