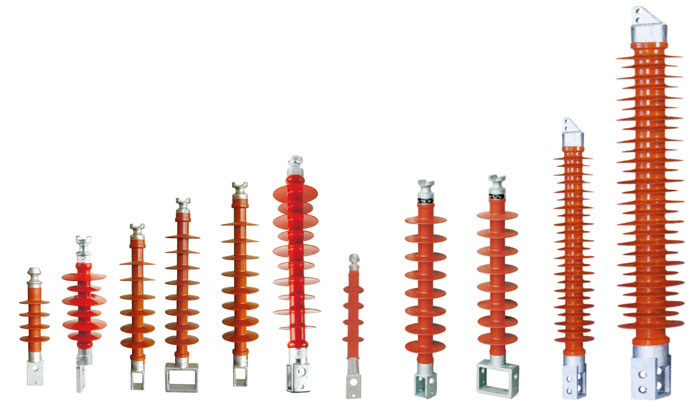

復合橫擔絕緣子
|
序 號 |
絕緣子型號 | 結構尺寸 |
絕緣 距離 L1(mm) |
線槽 尺寸 (mm) L2 R |
安裝尺寸 |
穩定孔 直徑 d1±0.5 (mm) |
安裝孔與 穩定孔中 心距 a±1(mm) |
最小公稱 爬電距離 (mm) |
1min工濕 耐受電壓 (kV) (有效值) |
雷電沖 擊耐受 電壓 (kV) (有效值) |
額定彎 曲破壞 負荷 (kN) |
||
|
孔直徑 d1±0.5 |
高度 h |
||||||||||||
| 1 | FS-10/2.5 | 295 | 170 | 24 | 12 | 18 | 14 | 9 | 40 | 420 | 45 | 90 | 3 |
| 2 | FS-10/5.0 | 471 | 320 | 28 | 14 | 18 | 52 | 11 | 40 | 400 | 45 | 90 | 5 |
| 3 | FS1-35/5.0 | 611 | 460 | 28 | 14 | 22 | 130 | 11 | 40 | 770 | 133 | 230 | 5 |
| 4 | FS2-35/5.0 | 620 | 474 | 24 | 14 | 22 | 52 | 11 | 35 | 1120 | 133 | 230 | 5 |
| 5 | FS1-110/10 | 1269 | 1050 | 32 | / | 26 | 84 | 13 | 45 | 3150 | 230 | 550 | 10 |
| 6 | FS2-110/10 | 1318 | 1100 | 32 | / | 26 | 84 | 13 | 45 | 3150 | 230 | 550 | 10 |
| 7 | FS3-110/10 | 1336 | 1000 | 20 | / | 15 | / | 24 | 100 | 1980 | 230 | 550 |
|
